EX 55

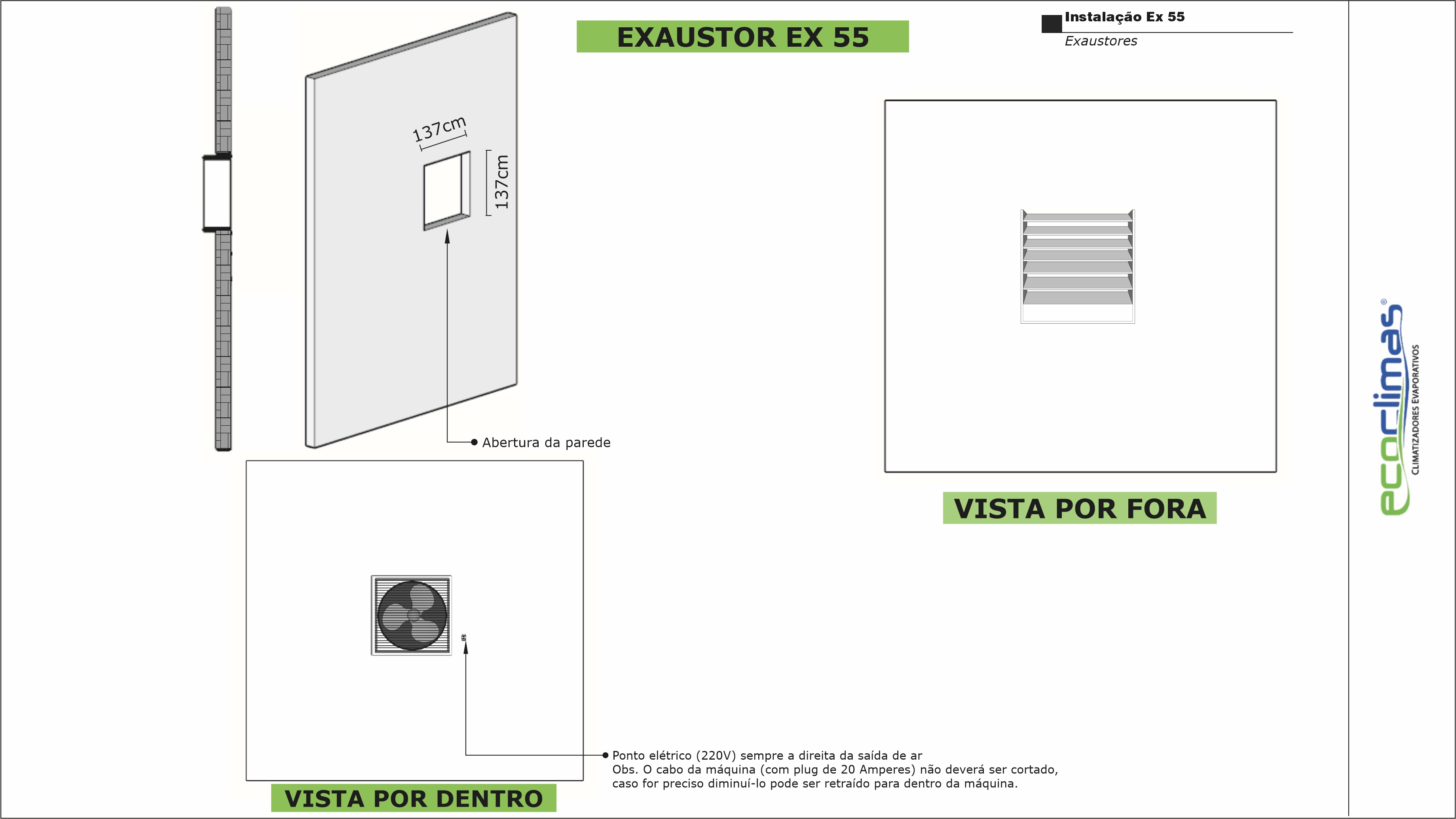

Abertura / Posicionamento — A abertura na parede deve seguir a medida de 137×137 cm, conforme a ficha técnica deste modelo. Observar se a parede tem espessura suficiente para suportar o peso do aparelho. Nivelar o equipamento antes da fixação final, usando os suportes indicados pelo fabricante. Vedar o exaustor na parede após a instalação, evitando infiltrações — a vedação é de responsabilidade do cliente.

Energia elétrica — Atenção: este modelo possui motor trifásico (1,5 CV 4P trifásico). A configuração padrão de fábrica é 220V trifásico, mas pode ser configurada para 380V — confirme com um eletricista qual tensão será fornecida antes da instalação. O exaustor deve ser ligado a um ponto de energia trifásico com disjuntor dedicado e aterramento, conforme a NBR 5410. O acionamento é feito pelo disjuntor (liga/desliga), sem controle remoto. A instalação elétrica deve ser executada por profissional qualificado, com o cabo de rede sempre separado do cabo de energia (mínimo 30 cm de distância). Para distâncias de até 20 metros entre a fonte de energia e o equipamento, recomenda-se fio de 4 mm²; acima de 20 metros, um eletricista deve dimensionar a bitola adequada.

Renovação de ar — O exaustor não climatiza o ar — ele força a saída do ar quente do ambiente, complementando a insuflação de ar frio feita pelos climatizadores evaporativos e garantindo a renovação completa do ar. Instalar preferencialmente na parede oposta ou na extremidade do ambiente em relação aos climatizadores, em ponto alto, próximo ao teto, onde se concentra o ar quente. Dimensionar a quantidade de exaustores de forma proporcional à vazão de ar dos climatizadores instalados no mesmo ambiente, para não gerar desequilíbrio de pressão. Manter portas e janelas não utilizadas para exaustão fechadas, para concentrar o fluxo de ar pela rota climatizador → ambiente → exaustor.
