1Ficha Técnica
| Área climatizada | 300 a 500 m² |
| Vazão de ar | 58.000 m³/h |
| Tensão elétrica | 220 V (monofásico) |
| Consumo de energia | 1,5 kWh |
| Consumo de água | 60 a 120 l/h |
| Dimensões (A x L x P) | 120x170x170 cm |
| Abertura no teto (grelha) | 135×135 cm |
| Peso | 130 kg |
| Gabinete | Fibra de vidro |
| Hélice | Inox |

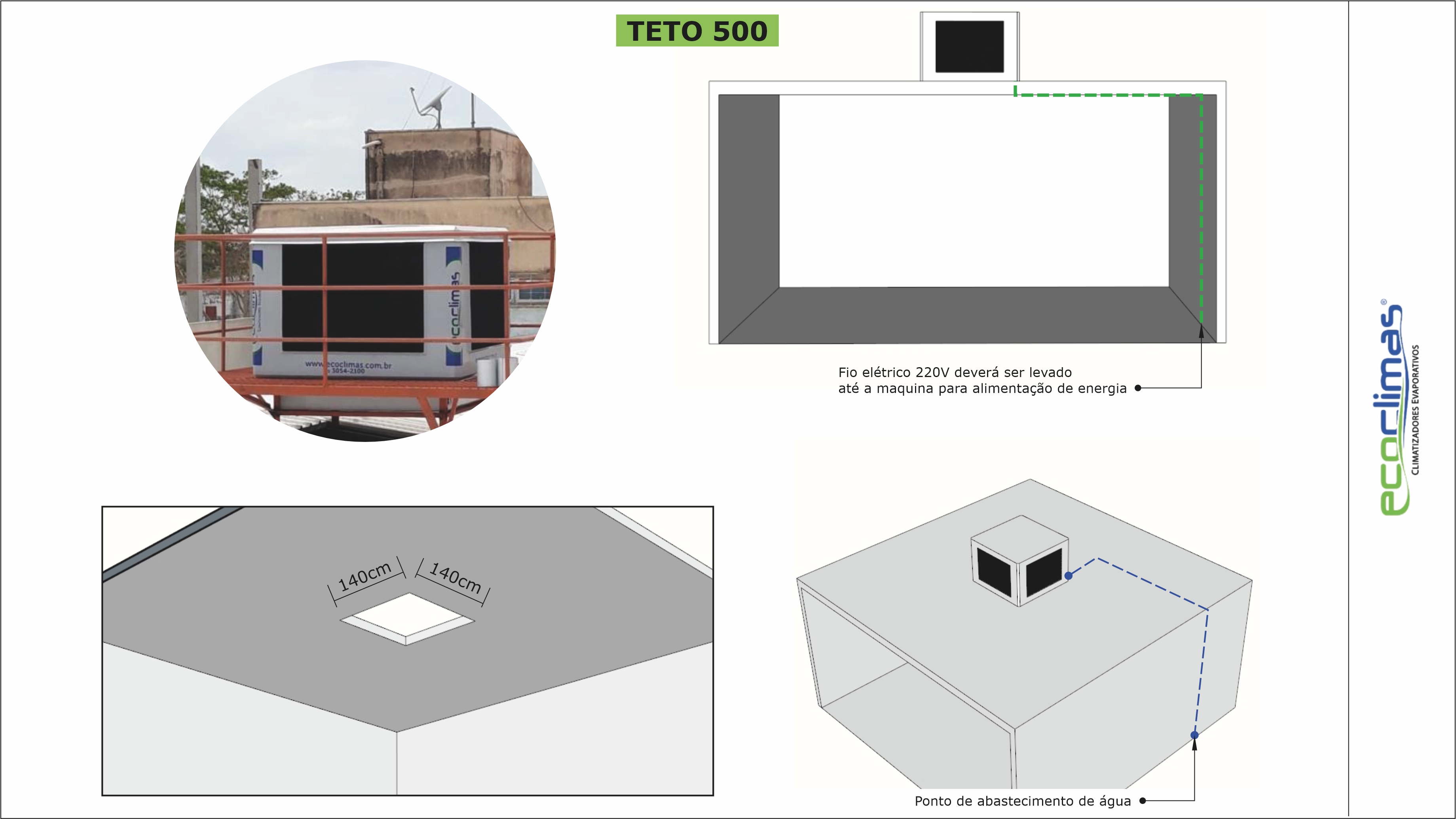

2Foto de Instalação
Toque na foto para ampliar.
3Requisitos de Infraestrutura
Resumo dos pontos que devem ser previstos pela equipe de infraestrutura antes da chegada do equipamento: abertura no teto (135×135 cm, com estrutura de sustentação dimensionada para o peso do equipamento), estrutura de sustentação (suporte para 130 kg), energia elétrica (1 ponto 220V + disjuntor 20 A), alimentação de água (1 ponto de água + registro) e dreno (1 ponto de dreno próximo). Indicado para ambientes que não oferecem condições de instalação nas paredes, como indústrias, áreas abertas e salões de festas.
Abertura / Posicionamento — A abertura no teto deve seguir a medida de 135×135 cm, conforme a ficha técnica deste modelo. Prever estrutura de sustentação dimensionada para o peso do equipamento (130 kg), com acesso seguro para manutenção. Em ambientes altos, considerar a altura de instalação: quando há um bolsão de ar quente próximo ao telhado, pode ser necessário alongar o duto até ultrapassar essa camada de ar quente. Nivelar o climatizador antes da fixação final (equipamento fora de nível prejudica o funcionamento da bomba d'água). Após o encaixe, vedar o climatizador para evitar infiltrações — a vedação é de responsabilidade do cliente.
Energia elétrica — O climatizador deve ser ligado a um ponto 220V com disjuntor dedicado de 20 A e aterramento, conforme a NBR 5410. A tensão de alimentação deve permanecer dentro da tolerância de ±5% da tensão nominal. A instalação elétrica deve ser executada por profissional qualificado, com o cabo de rede sempre separado do cabo de energia (mínimo 30 cm de distância). Para distâncias de até 20 metros entre a fonte de energia e o equipamento, recomenda-se fio de 4 mm²; acima de 20 metros, um eletricista deve dimensionar a bitola adequada.
Água e dreno — Ligar a rede de água por mangueira ou tubulação de PVC de 25 mm ou superior, instalando um registro de fechamento em local de fácil acesso. O dreno deve ser conectado a um registro de esfera de 20 mm e usado apenas em manutenção preventiva, limpeza e troca de água. Se a alimentação ou o dreno ficarem em local de difícil acesso, levar a tubulação a um ponto acessível e instalar registros adicionais. O climatizador deve operar SEMPRE com abastecimento de água.
Renovação de ar — O climatizador evaporativo capta ar externo, resfria e insufla no ambiente. Para que a troca ocorra, o ar quente precisa sair — sem uma saída de ar adequada, a eficiência cai. Manter saídas de ar (janelas, portas, comportas) que permitam a saída do ar quente do ambiente; quando as saídas naturais forem insuficientes ou inexistentes, instalar exaustores. Em ambientes altos com bolsão de ar quente próximo ao teto, alongar o duto até ultrapassar essa camada de ar quente para garantir a eficiência da climatização. A insuflação ideal deve estar acima de 2,20 m do piso, com as aletas de direcionamento reguladas.
4Passo a Passo de Instalação
- Fazer a abertura no teto na medida de 135×135 cm.
- Preparar a estrutura de sustentação dimensionada para o peso do equipamento.
- Posicionar e nivelar o climatizador antes da fixação final.
- Fixar o equipamento na estrutura de sustentação, garantindo acesso seguro para manutenções futuras.
- Vedar o climatizador para evitar infiltrações.
- Conectar o cabo de energia ao ponto 220V (disjuntor dedicado 20 A, aterrado), respeitando a distância mínima do cabo de rede.
- Conectar a entrada de água (mangueira / tubulação PVC 25 mm) e abrir o registro.
- Conectar a saída de dreno ao ponto de esgoto/ralo (registro de esfera 20 mm).
- Com o registro de dreno fechado, abrir o registro de entrada e aguardar o abastecimento completo do reservatório, verificando se não há vazamentos.
- Ligar o equipamento pelo controle remoto: a bomba d'água liga e, após ~4 minutos, as hélices iniciam.
5Checklist de Pré-Instalação
- Abertura no teto na medida de 135×135 cm
- Estrutura de sustentação dimensionada para 130 kg
- Acesso seguro para manutenção periódica pelo teto/entreforro
- Ponto de energia 220V com disjuntor dedicado de 20 A e aterramento (NBR 5410)
- Fiação dimensionada: até 20 m, fio 4 mm²; acima de 20 m, bitola definida por eletricista
- Ponto de água próximo, com registro e mangueira / tubulação PVC 25 mm ou superior
- Ponto de dreno (esgoto ou ralo) próximo, com registro de esfera 20 mm
- Saída de ar do ambiente (janela, comporta ou exaustor) prevista
6Manutenção e Garantia
Este modelo segue o Manual de Orientação Técnica, Instalação, Manutenção e Garantia Ecoclimas — válido para toda a linha de climatizadores. Lá você encontra a rotina completa de limpeza, os prazos de garantia por componente e como acionar a garantia.
