1Ficha Técnica
| Área climatizada | 250 a 500 m² |
| Vazão de ar | 54.000 m³/h |
| Tensão elétrica | 220 V (monofásico) |
| Consumo de energia | 1,5 kWh |
| Consumo de água | 50 a 90 l/h |
| Dimensões (A x L x P) | 219x178x97 cm |
| Capacidade do reservatório | 400 litros |
| Peso | 120 kg |
| Peso estimado em operação | ≈ 520 kg (equipamento + 400 L de água) |
| Gabinete | Fibra de vidro |
| Hélice | Inox |
| Mobilidade | Rodízios (equipamento móvel) |

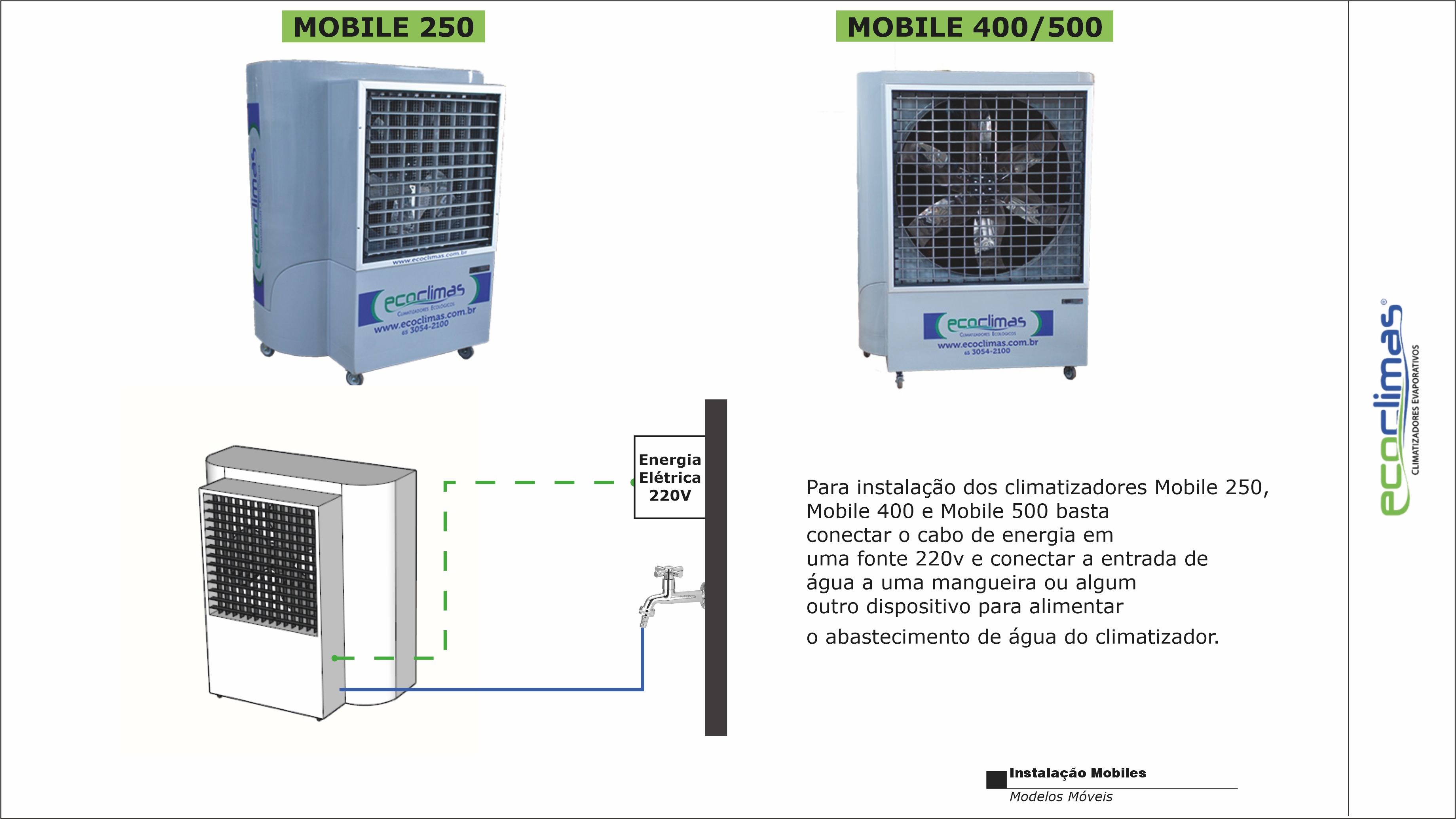

2Foto de Instalação
Toque na foto para ampliar.
3Requisitos de Infraestrutura
Resumo dos pontos que devem ser previstos pela equipe de infraestrutura para cada equipamento instalado: energia elétrica (1 ponto 220V + disjuntor 20 A), alimentação de água (1 ponto de água + registro), dreno (1 ponto de dreno próximo), piso plano e nivelado (capaz de suportar ≈ 520 kg em operação) e renovação de ar (abertura ou exaustão). Equipamento móvel e autônomo: a instalação é simples, não exige abertura em parede nem suporte fixo — basta um ponto de energia 220V e um ponto de água, além de um ponto de dreno para as manutenções.
Abertura / Posicionamento — Não exige abertura em parede nem suporte fixo — equipamento móvel sobre rodízios. Piso e posicionamento: o piso deve ser nivelado (equipamento fora de nível prejudica o funcionamento da bomba d'água); considerar o peso em operação de aproximadamente ≈ 520 kg (equipamento + 400 L de água); não encostar o equipamento diretamente contra a parede, para não bloquear a entrada de ar na parte traseira.
Energia elétrica — Cada climatizador deve ser ligado a um ponto 220V com disjuntor dedicado de 20 A e aterramento, conforme a NBR 5410. A tensão de alimentação deve permanecer dentro da tolerância de ±5% da tensão nominal. A instalação elétrica deve ser executada por profissional qualificado, com o cabo de rede sempre separado do cabo de energia (mínimo 30 cm de distância). Para distâncias de até 20 metros entre a fonte de energia e o equipamento, recomenda-se fio de 4 mm²; acima de 20 metros, um eletricista deve dimensionar a bitola adequada.
Água e dreno — Alimentação de água: prever um ponto de água próximo a cada equipamento, conectado por mangueira ou tubulação de PVC de 25 mm ou superior, com registro de fechamento em local de fácil acesso. O reservatório é de 400 litros e o consumo médio de 50 a 90 l/h; o climatizador deve operar SEMPRE com abastecimento de água. Dreno: prever um ponto de esgoto ou ralo próximo, com registro de esfera de 20 mm, ligado por mangueira ou tubulação rígida até o esgoto — usado apenas em manutenção preventiva, limpeza e troca de água. Se a alimentação ou o dreno ficarem em local de difícil acesso, levar a tubulação a um ponto acessível e instalar registros adicionais.
Renovação de ar — O climatizador evaporativo capta ar externo, resfria e insufla no ambiente. Para que a troca ocorra, o ar quente precisa sair — sem uma saída de ar adequada, a eficiência cai. Manter janelas, portas ou comportas que permitam a saída do ar quente do ambiente; quando as saídas naturais forem insuficientes ou inexistentes, instalar exaustores. A insuflação ideal deve estar acima de 2,20 m do piso, com as aletas de direcionamento reguladas. Instalar longe de fontes de calor (chaminés, coifas, superfícies aquecidas).
4Passo a Passo de Instalação
- Posicionar o equipamento no local definido, respeitando a distância das paredes e a saída de ar do ambiente.
- Conferir o nivelamento do piso.
- Conectar o cabo de energia ao ponto 220V (disjuntor dedicado 20 A, aterrado).
- Conectar a entrada de água (mangueira / tubulação PVC 25 mm) ao ponto de água e abrir o registro.
- Conectar a saída de dreno ao ponto de esgoto/ralo (registro de esfera 20 mm).
- Aguardar o abastecimento completo do reservatório e verificar se não há vazamentos.
- Ligar o equipamento pelo controle remoto: a bomba d'água liga e, após ~4 minutos, as hélices iniciam (tempo para umidificar as colmeias).
5Checklist de Pré-Instalação
- Ponto de energia 220V com disjuntor dedicado de 20 A e aterramento (NBR 5410)
- Fiação dimensionada: até 20 m, fio 4 mm²; acima de 20 m, bitola definida por eletricista
- Ponto de água próximo, com registro e mangueira / tubulação PVC 25 mm ou superior
- Ponto de dreno (esgoto ou ralo) próximo, com registro de esfera 20 mm
- Piso nivelado e com capacidade de carga (≈ 520 kg (equipamento + 400 L de água) em operação)
- Saída de ar do ambiente (janela, comporta ou exaustor) prevista
- Distância mínima da parede traseira garantida (não bloquear a entrada de ar)
- Local afastado de fontes de calor
6Manutenção e Garantia
Este modelo segue o Manual de Orientação Técnica, Instalação, Manutenção e Garantia Ecoclimas — válido para toda a linha de climatizadores. Lá você encontra a rotina completa de limpeza, os prazos de garantia por componente e como acionar a garantia.
