1Ficha Técnica
| Área climatizada | 150 a 250 m² |
| Vazão de ar | 30.000 m³/h |
| Tensão elétrica | 220 V (monofásico) |
| Consumo de energia | 0,5 kWh |
| Consumo de água | 30 a 70 l/h |
| Dimensões (A x L x P) | 173x150x83 cm |
| Capacidade do reservatório | 250 litros |
| Peso | 80 kg |
| Peso estimado em operação | ≈ 330 kg (equipamento + 250 L de água) |
| Gabinete | Fibra de vidro |
| Hélice | Inox |
| Mobilidade | Rodízios (equipamento móvel) |

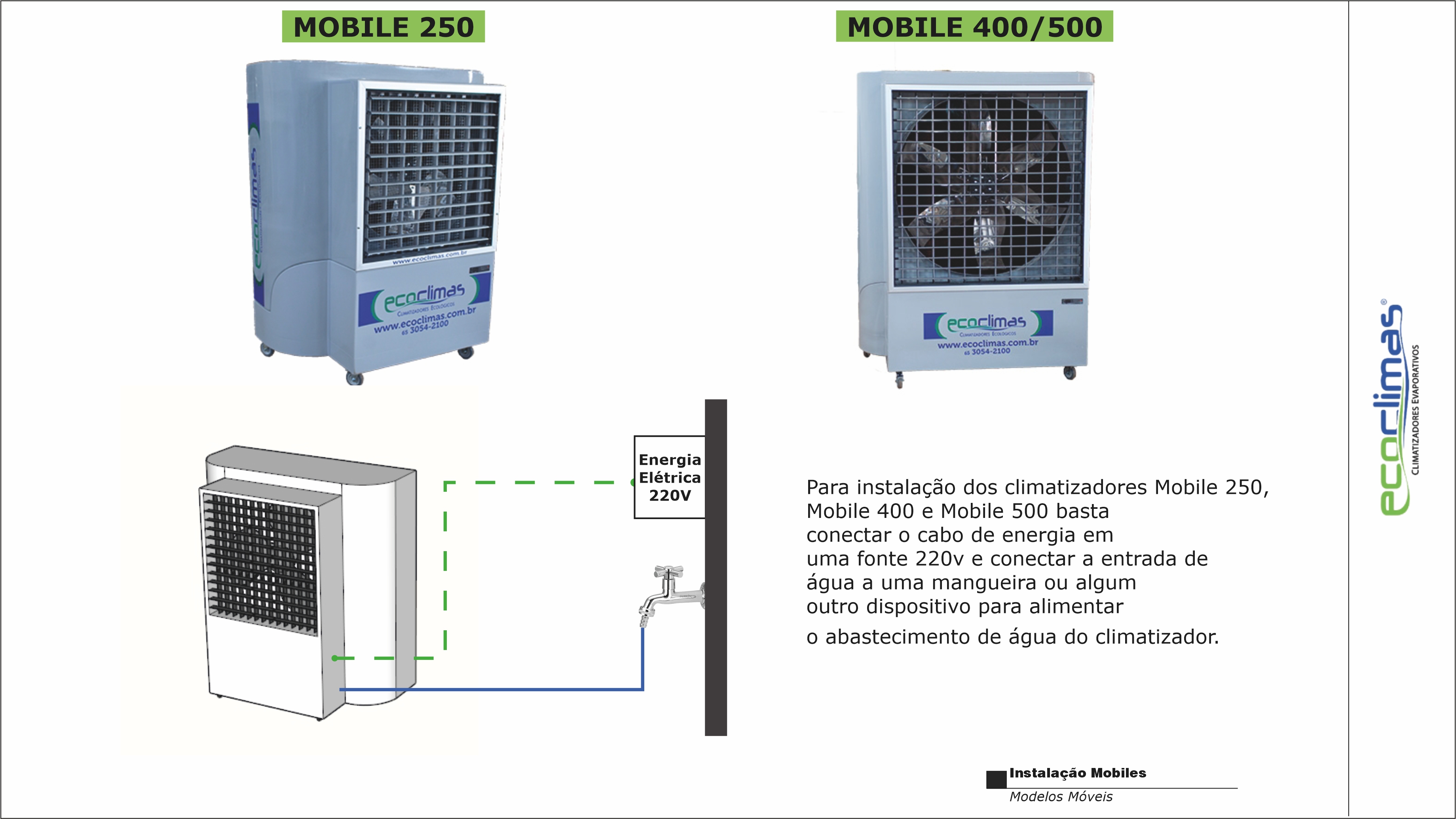

2Foto de Instalação
Toque na foto para ampliar.
3Requisitos de Infraestrutura
Equipamento móvel e autônomo. A instalação é simples: não exige abertura em parede nem suporte fixo — basta um ponto de energia 220V e um ponto de água, além de um ponto de dreno para as manutenções. Resumo dos pontos que devem ser previstos pela equipe de infraestrutura para cada equipamento instalado: energia elétrica 220V monofásico com disjuntor dedicado e aterramento; alimentação de água próxima; dreno próximo; piso nivelado capaz de suportar o peso em operação; e renovação de ar (saída de ar do ambiente).
Abertura / Posicionamento — Este modelo é móvel e não exige abertura na parede nem suporte fixo. Reservatório: capacidade de 250 litros, com peso estimado em operação de ≈ 330 kg (equipamento + 250 L de água). Nivelamento: o piso deve ser nivelado — equipamento fora de nível prejudica o funcionamento da bomba d'água. Carga: considerar o peso em operação de aproximadamente 330 kg por equipamento (80 kg + 250 litros de água) sobre os rodízios. Espaço: não encostar o equipamento diretamente contra a parede, para não bloquear a entrada de ar na parte traseira.
Energia elétrica — Rede: cada climatizador deve ser ligado a um ponto 220V com disjuntor dedicado de 20 A e aterramento, conforme a NBR 5410. Tolerância: a tensão de alimentação deve permanecer dentro da tolerância de ±5% da tensão nominal. Execução: a instalação elétrica deve ser executada por profissional qualificado. O cabo de rede deve ficar sempre separado do cabo de energia (mínimo 30 cm de distância). Extensão / bitola: para distâncias de até 20 metros entre a fonte de energia e o equipamento, recomenda-se o uso de fio de 4 mm². Acima de 20 metros, um eletricista deve dimensionar a bitola adequada.
Água e dreno — Alimentação de água: prever um ponto de água próximo a cada equipamento, conectado por mangueira ou tubulação de PVC de 25 mm ou superior, com registro de fechamento em local de fácil acesso. O reservatório é de 250 litros e o consumo médio de 30 a 70 l/h. O climatizador deve operar SEMPRE com abastecimento de água. Dreno: prever um ponto de esgoto ou ralo próximo, com registro de esfera de 20 mm ligado por mangueira ou tubulação rígida até o esgoto. O dreno é usado apenas em manutenção preventiva, limpeza e troca de água. Acesso: se a alimentação ou o dreno ficarem em local de difícil acesso, leve a tubulação a um ponto acessível e instale registros adicionais.
Renovação de ar — O climatizador evaporativo capta ar externo, resfria e insufla no ambiente. Para que a troca ocorra, o ar quente precisa sair. Sem uma saída de ar adequada, a eficiência cai. Saídas: manter janelas, portas ou comportas que permitam a saída do ar quente do ambiente. Exaustão: quando as saídas naturais forem insuficientes ou inexistentes, instalar exaustores para retirar o ar do ambiente. Insuflação: a insuflação ideal deve estar acima de 2,20 m do piso, com as aletas de direcionamento reguladas. Local: instalar longe de fontes de calor (chaminés, coifas, superfícies aquecidas).
4Passo a Passo de Instalação
- Posicionar o equipamento no local definido, respeitando a distância das paredes e a saída de ar do ambiente.
- Conferir o nivelamento do piso.
- Conectar o cabo de energia ao ponto 220V (disjuntor dedicado 20 A, aterrado).
- Conectar a entrada de água (mangueira / tubulação PVC 25 mm) ao ponto de água e abrir o registro.
- Conectar a saída de dreno ao ponto de esgoto/ralo (registro de esfera 20 mm).
- Aguardar o abastecimento completo do reservatório e verificar se não há vazamentos.
- Ligar o equipamento pelo controle remoto: a bomba d'água liga e, após ~4 minutos, as hélices iniciam (tempo para umidificar as colmeias).
5Checklist de Pré-Instalação
- Ponto de energia 220V com disjuntor dedicado de 20 A e aterramento (NBR 5410)
- Fiação dimensionada: até 20 m, fio 4 mm²; acima de 20 m, bitola definida por eletricista
- Ponto de água próximo, com registro e mangueira / tubulação PVC 25 mm ou superior
- Ponto de dreno (esgoto ou ralo) próximo, com registro de esfera 20 mm
- Piso nivelado e com capacidade de carga (≈ 330 kg equipamento + 250 L de água em operação)
- Saída de ar do ambiente (janela, comporta ou exaustor) prevista
- Distância mínima da parede traseira garantida (não bloquear a entrada de ar)
- Local afastado de fontes de calor
6Manutenção e Garantia
Este modelo segue o Manual de Orientação Técnica, Instalação, Manutenção e Garantia Ecoclimas — válido para toda a linha de climatizadores. Lá você encontra a rotina completa de limpeza, os prazos de garantia por componente e como acionar a garantia.
