1Ficha Técnica
| Área climatizada | 30 a 70 m² |
| Vazão de ar | 10.000 m³/h |
| Tensão elétrica | 220 V (monofásico) |
| Consumo de energia | 0,5 kWh |
| Consumo de água | 20 a 50 l/h |
| Dimensões (A x L x P) | 85x90x78 cm |
| Abertura na parede | 66×63 cm |
| Peso | 30 kg |
| Gabinete | Fibra de vidro |
| Hélice | Poliuretano |
⚠ IMPORTANTE: a fixação na parede deste modelo deve ser reforçada com suporte(s) tipo mão francesa, além da fixação padrão indicada pelo fabricante.

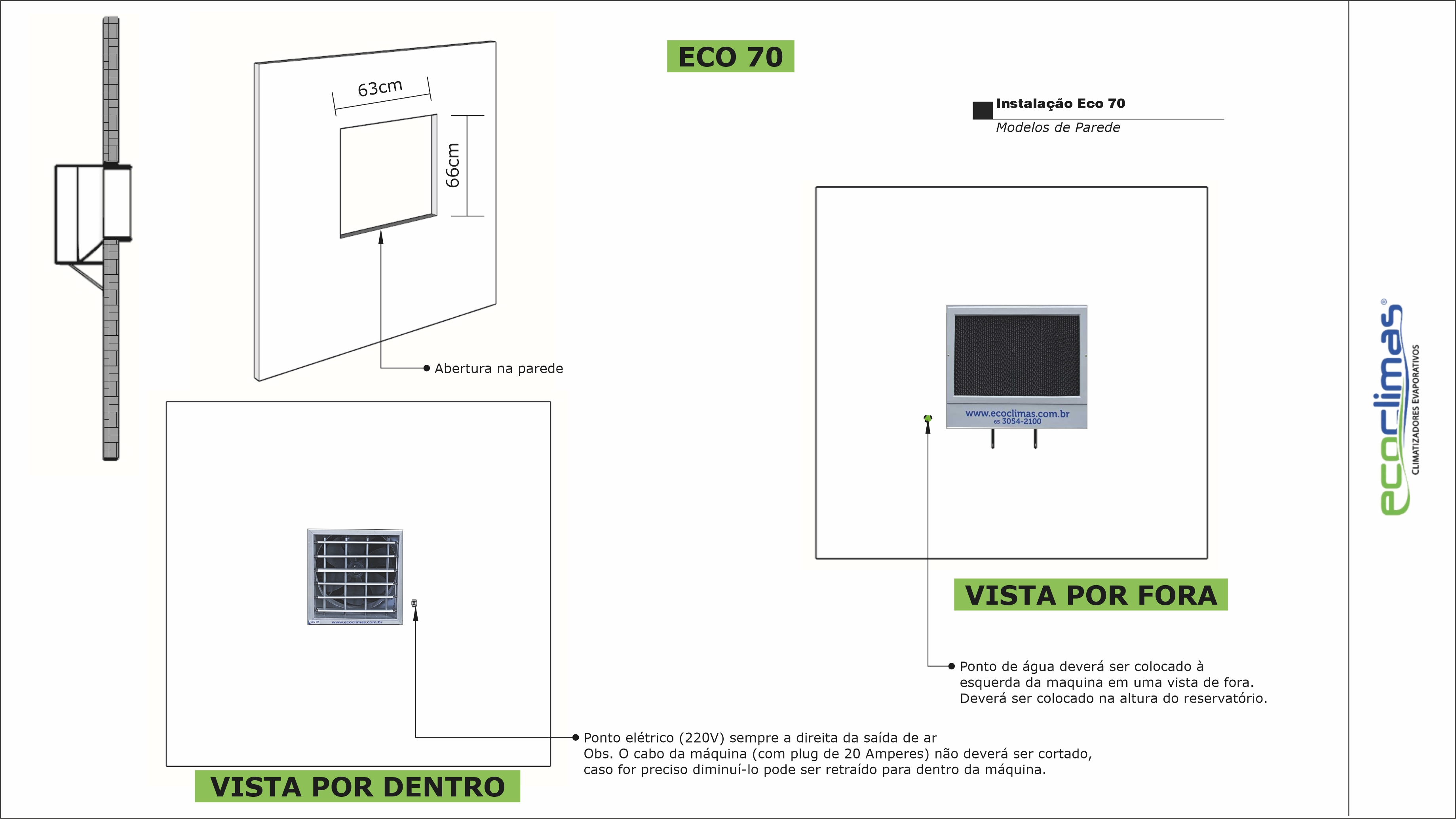

2Foto de Instalação
Toque na foto para ampliar.
3Requisitos de Infraestrutura
Resumo dos pontos que devem ser previstos pela equipe de infraestrutura antes da chegada do equipamento: abertura na parede de 66×63 cm; energia elétrica 220V monofásico com disjuntor dedicado e aterramento; alimentação de água próxima; dreno próximo; e renovação de ar (saída de ar do ambiente).
Abertura / Posicionamento — Medida: a abertura na parede deve seguir a medida de 66×63 cm, conforme a ficha técnica deste modelo. Espessura: observar se a parede tem espessura suficiente para suportar o peso do aparelho. Nivelamento: atentar para o nivelamento inferior da abertura. Cuidado para não exceder muito as medidas indicadas. Fixação: usar suportes indicados pelo fabricante para fixar o aparelho na parede, podendo montar uma plataforma ao redor do climatizador para facilitar manutenções periódicas. Encaixe: encaixar o climatizador pela parte externa até que o gabinete de fibra encoste na parede. As colmeias devem ficar expostas à parte externa. Vedação: vedar o climatizador na parede após o encaixe, evitando infiltrações. A vedação é de responsabilidade do cliente.
Energia elétrica — Rede: o climatizador deve ser ligado a um ponto 220V com disjuntor dedicado de 20 A e aterramento, conforme a NBR 5410. Tolerância: a tensão de alimentação deve permanecer dentro da tolerância de ±5% da tensão nominal. Execução: a instalação elétrica deve ser executada por profissional qualificado. O cabo de rede deve ficar sempre separado do cabo de energia (mínimo 30 cm de distância). Extensão / bitola: para distâncias de até 20 metros entre a fonte de energia e o equipamento, recomenda-se o uso de fio de 4 mm². Acima de 20 metros, um eletricista deve dimensionar a bitola adequada.
Água e dreno — Ligação: ligar a rede de água por mangueira ou tubulação de PVC de 25 mm ou superior, instalando um registro de fechamento em local de fácil acesso. Dreno: o dreno deve ser conectado a um registro de esfera de 20 mm e usado apenas em manutenção preventiva, limpeza e troca de água. Acesso: se a alimentação ou o dreno ficarem em local de difícil acesso, leve a tubulação a um ponto acessível e instale registros adicionais. Consumo: o climatizador deve operar SEMPRE com abastecimento de água.
Renovação de ar — O climatizador evaporativo capta ar externo, resfria e insufla no ambiente. Para que a troca ocorra, o ar quente precisa sair. Sem uma saída de ar adequada, a eficiência cai. Saídas: manter janelas, portas ou comportas que permitam a saída do ar quente do ambiente. Exaustão: quando as saídas naturais forem insuficientes ou inexistentes, instalar exaustores para retirar o ar do ambiente (ver Caderno Técnico dos modelos EX33 / EX55). Insuflação: a insuflação ideal deve estar acima de 2,20 m do piso, com as aletas de direcionamento reguladas. Local: instalar longe de fontes de calor (chaminés, coifas, superfícies aquecidas) e nunca encostar o climatizador contra a parede a ponto de bloquear a entrada de ar.
4Passo a Passo de Instalação
- Fazer a abertura na parede na medida de 66×63 cm, respeitando o nivelamento inferior.
- Conferir a espessura e a resistência da parede para suportar o peso do equipamento.
- Fixar os suportes indicados pelo fabricante e nivelar o climatizador antes da fixação final.
- Encaixar o climatizador na abertura pela parte externa até o gabinete encostar na parede.
- Vedar o climatizador na parede para evitar infiltrações.
- Conectar o cabo de energia ao ponto 220V (disjuntor dedicado 20 A, aterrado), respeitando a distância mínima do cabo de rede.
- Conectar a entrada de água (mangueira / tubulação PVC 25 mm) e abrir o registro.
- Conectar a saída de dreno ao ponto de esgoto/ralo (registro de esfera 20 mm).
- Com o registro de dreno fechado, abrir o registro de entrada e aguardar o abastecimento completo do reservatório, verificando se não há vazamento pelo ladrão (indica o nivelamento correto).
- Ligar o equipamento pelo controle remoto: a bomba d'água liga e, após ~4 minutos, as hélices iniciam.
5Checklist de Pré-Instalação
- Suporte(s) tipo mão francesa disponíveis para reforço da fixação (obrigatório)
- Abertura na parede na medida de 66×63 cm, nivelada
- Espessura de parede suficiente para o peso do equipamento
- Suportes de fixação disponíveis
- Ponto de energia 220V com disjuntor dedicado de 20 A e aterramento (NBR 5410)
- Fiação dimensionada: até 20 m, fio 4 mm²; acima de 20 m, bitola definida por eletricista
- Ponto de água próximo, com registro e mangueira / tubulação PVC 25 mm ou superior
- Ponto de dreno (esgoto ou ralo) próximo, com registro de esfera 20 mm
- Saída de ar do ambiente (janela, comporta ou exaustor) prevista
- Local afastado de fontes de calor
6Manutenção e Garantia
Este modelo segue o Manual de Orientação Técnica, Instalação, Manutenção e Garantia Ecoclimas — válido para toda a linha de climatizadores. Lá você encontra a rotina completa de limpeza, os prazos de garantia por componente e como acionar a garantia.
